この製品の特長
SDカードレコーダーを内蔵した
赤外線付カメラのメガピクセルモデル
※SDXCカード（128GB）1枚、ACアダプター付属。
赤外線付カメラのメガピクセルモデル
※SDXCカード（128GB）1枚、ACアダプター付属。
SDカードレコーダー搭載
最大128GBのSDカードに録画可能。DC12Vが供給できれば本体のみで完結するシステムです。
1920×1080出力の高解像度カメラ
従来のVGA方式（640×480）と比較して画像サイズでは約6倍の高画質化（1920×1080）を実現。

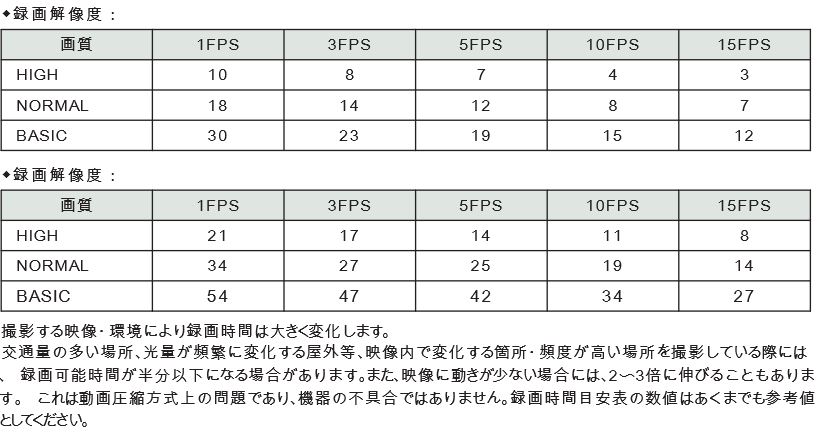

録画日数の目安（128GB）〔単位：日〕
◆録画解像度：1920×1080
| 画質 | 1FPS | 3FPS | 5FPS | 10FPS | 15FPS |
|---|---|---|---|---|---|
| HIGH | 10 | 8 | 7 | 4 | 3 |
| NORMAL | 18 | 14 | 12 | 8 | 7 |
| BASIC | 30 | 23 | 19 | 15 | 12 |
◆録画解像度：1280×720
| 画質 | 1FPS | 3FPS | 5FPS | 10FPS | 15FPS |
|---|---|---|---|---|---|
| HIGH | 21 | 17 | 14 | 11 | 8 |
| NORMAL | 34 | 27 | 25 | 19 | 14 |
| BASIC | 54 | 47 | 42 | 34 | 27 |
撮影する映像・環境により録画時間は大きく変化します。
交通量の多い場所、光量が頻繁に変化する屋外等、映像内で変化する箇所・頻度が高い場所を撮影している際には、録画可能時間が半分以下になる場合があります。また、映像に動きが少ない場合には、2～3倍に伸びることもあります。
これは動画圧縮方式上の問題であり、機器の不具合ではありません。録画時間目安表の数値はあくまでも参考値としてください。
SDカードは消耗部品です。使用環境、グレードにも依りますが（Class10以上をおすすめします）、1～2年を目安に交換することをおすすめします。（但し、この時間は目安であり、寿命を保証するものではありません。）
交通量の多い場所、光量が頻繁に変化する屋外等、映像内で変化する箇所・頻度が高い場所を撮影している際には、録画可能時間が半分以下になる場合があります。また、映像に動きが少ない場合には、2～3倍に伸びることもあります。
これは動画圧縮方式上の問題であり、機器の不具合ではありません。録画時間目安表の数値はあくまでも参考値としてください。
SDカードは消耗部品です。使用環境、グレードにも依りますが（Class10以上をおすすめします）、1～2年を目安に交換することをおすすめします。（但し、この時間は目安であり、寿命を保証するものではありません。）
特徴
IP66防塵防滴仕様。
昼は高品質なカラー映像、夜は鮮明な白黒映像で表示するデイナイト機能を搭載。
動作状態をLEDランプで表示。録画動作の正常・異常が目視確認可能です。
SDカードに録画された映像データはPCにより再生可能。録画データにパスワードを設定することができます。
昼は高品質なカラー映像、夜は鮮明な白黒映像で表示するデイナイト機能を搭載。
動作状態をLEDランプで表示。録画動作の正常・異常が目視確認可能です。
SDカードに録画された映像データはPCにより再生可能。録画データにパスワードを設定することができます。
Q&A
Q.一般用SDカードを使用できませんか？
A.一般用SDカードは、常時消去と書き込みを続ける防犯カメラ用途には適しません。
一般用SDカードでは産業用より摩耗の速度が速くなってしまいますので、書き込みができなくなる恐れがあります。弊社では耐久性のあるCLASS10の産業用SDカードのご使用をご案内しております。
Q.DC-12VとあるがAC100Vでは使用できないのでしょうか？
A.一般家庭用コンセントのAC100Vを、付属ACアダプターを使用することでDC12Vへ変換致しますので、ご使用頂けます。
Q.SDカードの推奨メーカーや品番はありますか？
A.推奨は特にございません。Class10、UHS-I規格のSDカードをご使用頂けます。SDカード最大128GB対応となっております。
UHS-II規格のSDカードはご使用頂けません。予めご了承下さい。
Q.録画状態の確認方法は？
A.カメラ本体レンズ面のサンシェード側の録画状態LEDランプで確認可能です。
LED点灯：正常に録画中
LED点滅：録画エラー/SDカード未挿入/SDカードフォーマット不良/SDカードフル/SDカードLOCK
LED消灯：録画停止
A.一般用SDカードは、常時消去と書き込みを続ける防犯カメラ用途には適しません。
一般用SDカードでは産業用より摩耗の速度が速くなってしまいますので、書き込みができなくなる恐れがあります。弊社では耐久性のあるCLASS10の産業用SDカードのご使用をご案内しております。
Q.DC-12VとあるがAC100Vでは使用できないのでしょうか？
A.一般家庭用コンセントのAC100Vを、付属ACアダプターを使用することでDC12Vへ変換致しますので、ご使用頂けます。
Q.SDカードの推奨メーカーや品番はありますか？
A.推奨は特にございません。Class10、UHS-I規格のSDカードをご使用頂けます。SDカード最大128GB対応となっております。
UHS-II規格のSDカードはご使用頂けません。予めご了承下さい。
Q.録画状態の確認方法は？
A.カメラ本体レンズ面のサンシェード側の録画状態LEDランプで確認可能です。
LED点灯：正常に録画中
LED点滅：録画エラー/SDカード未挿入/SDカードフォーマット不良/SDカードフル/SDカードLOCK
LED消灯：録画停止
カメラ底部
外形寸法図（mm）
付属ACアダプター 外形寸法図（mm）
仕様
| 品番 | VSC-HD2200 | |||
|---|---|---|---|---|
| カメラ部 | 撮像素子 | 1/2.9インチ 2.19M プログレッシブスキャン CMOSセンサー | ||
| 解像度 | 1920×1080（AHD2.0/1080p） | |||
| 最低被写体照度 | 0lx ※赤外線照射時 | |||
| レンズ | ﾊﾞﾘﾌｫｰｶﾙﾚﾝｽﾞ f=2.8~13.5mm/F1.3 | |||
| 画角 | 水平：約104°～約28° 垂直：約55°～約16° | |||
| デイナイト機能 | EXT（外部）/カラー/白黒/自動 切替（ICR機能） | |||
| 逆光補正 | OFF/BLC/HSBLC 切替 | |||
| D-WDR | 自動/ON/OFF 切替 | |||
| 赤外線LED | 42個/照射距離約30m | |||
| 映像出力 | 1ch(BNC)CVBS 1Vp-p 75Ω | |||
| 録画部 | 圧縮方式 | H.264 AVIファイル形式 | ||
| 録画解像度 フレームレイト |
1920×1080：1,2,3,4,5,6,7,8,9,10,15,20,22,25fps 1280×720:1,2,3,4,5,6,7,8,9,10,15,20,25,30fps 720×480:1,2,3,4,5,6,7,8,9,10,15,20,25,30fps |
|||
| 録画画質 | 3段階（HIGH・NORMAL・BASIC） | |||
| 録画モード | 手動・予約（連続・動体検知） ※予約1時間単位設定 |
|||
| プリ・ポスト録画 | プリ録画時間：0～10秒（1秒単位）・ ポスト録画時間：5～90秒（5秒単位） |
|||
| 動体検知録画 | 検知エリア設定：16×12ブロック・感度設定9段階 | |||
| 上書き録画 | あり（上書き・停止）選択 | |||
| パスワード機能 | パソコン再生時の録画ファイルをパスワード管理 （専用再生ソフト必要） |
|||
| 録画状態表示 | LEDランプ表示 （点灯：正常録画・点滅：エラー・消灯：録画停止） |
|||
| 記録媒体 | SDXCカード（最大256GB/CLASS10以上） ※製品にてFAT32にフォーマット |
|||
| 検索方法 | モニター再生時：連続再生・ファイルから選択 パソコン再生時：ファイルから選択 |
|||
| 再生方法 | モニター再生時：再生・早送り・巻戻し・一時停止・コマ送り・コマ戻し ※早送り・巻き戻し：2,4,8,16,32倍速 パソコン再生時：各種再生ソフトで再生（Windows Media Player等） |
|||
| 保護等級 | IP66相当 | |||
| 電源電圧 | DC12V(DCジャックΦ2.1mm 付属アダプター） | |||
| 消費電流 | 600mA（最大） | |||
| 使用周囲温度/湿度 | -10℃～50℃/90％RH以下（結露なきこと） | |||
| 外形寸法 | W88×H101.5×D307mm※突起物除く | |||
| 重量 | 約1,100g（サンシェード含む本体のみ） | |||
| 付属品 | 取扱説明書、リモコン、 SDXCカード（128GB）×1、ACアダプター |
|||
