この製品の特長
小型・多機能フルハイビジョン1chレコーダー
PDFダウンロード
カメラ映像入力AHD2.0（1080p）・AHD1.0（720p）・CVBSに対応
AHDカメラとアナログカメラのハイブリッド仕様
各録画解像度に対応
撮影状況に応じて3種類の録画解像度が設定可能
※フルHD（1920×1080）・HD（1280×720）・D1（720×480）
※フルHD（1920×1080）・HD（1280×720）・D1（720×480）
4種類の録画モードで多彩な録画用途に対応
手動録画・スケジュール録画（連続録画・動体検知録画・外部アラーム録画）の設定が可能
録画状態ランプで動作状態を目視確認可能
モニターを接続しなくても外部からLEDランプで死活確認が可能
LED出力端子で外部へ録画状態の表示出力も可能

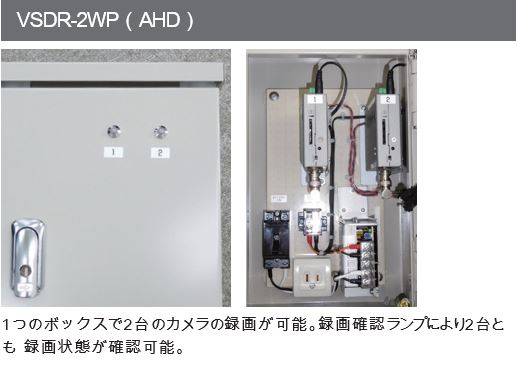

※SDカード録画システム〔VSDR-1WP(AHD)/2WP（AHD）標準装備〕
LED出力端子で外部へ録画状態の表示出力も可能
※SDカード録画システム〔VSDR-1WP(AHD)/2WP（AHD）標準装備〕
パスワード機能で録画データを保護
管理者以外の第三者が録画データを再生できないようパスワード設定が可能
SDカードの録画データはPCで簡単再生
Windows Media Player等で簡単に再生が可能
（パスワードで保護された録画データには、専用再生ソフトが必要）
（パスワードで保護された録画データには、専用再生ソフトが必要）
組込用途にも最適なコンパクト設計
外形寸法図
Dカード録画システム〔VSDR-1WP/2WP〕
Q&A
Q.一般用SDカードを使用できませんか？
A.一般用SDカードは、常時消去と書き込みを続ける防犯カメラ用途には適しません。
一般用SDカードでは産業用より摩耗の速度が速くなってしまいますので、書き込みができなくなる恐れがあります。弊社では耐久性のあるCLASS10の産業用SDカードのご使用をご案内しております。
Q.SDカードの推奨メーカーや品番はありますか？
A.推奨は特にございません。Class10、UHS-I規格のSDカードをご使用頂けます。SDカード最大128GB対応となっております。
UHS-II規格のSDカードはご使用頂けません。予めご了承下さい。
A.一般用SDカードは、常時消去と書き込みを続ける防犯カメラ用途には適しません。
一般用SDカードでは産業用より摩耗の速度が速くなってしまいますので、書き込みができなくなる恐れがあります。弊社では耐久性のあるCLASS10の産業用SDカードのご使用をご案内しております。
Q.SDカードの推奨メーカーや品番はありますか？
A.推奨は特にございません。Class10、UHS-I規格のSDカードをご使用頂けます。SDカード最大128GB対応となっております。
UHS-II規格のSDカードはご使用頂けません。予めご了承下さい。

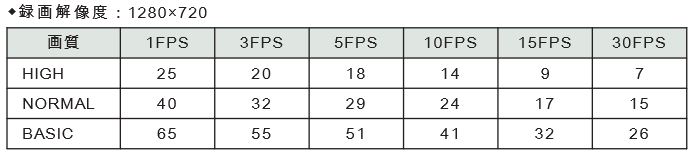

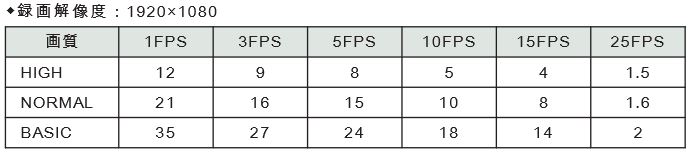

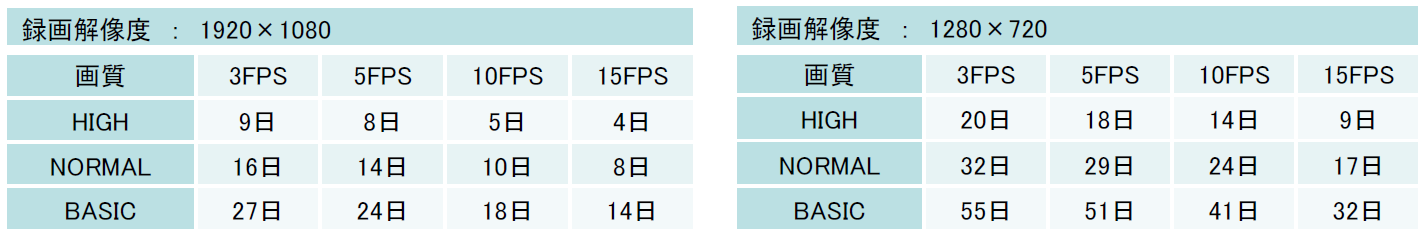

録画日数の目安（128GB）
※録画日数目安は参考値です。実際に撮影する映像の動き量や輝度変化量、使用されるカメラのノイズ量等
により録画日数は大幅に変化します。
※SDカードは消耗部品です。使用環境、グレードにも依りますが（Class10以上をおすすめします）、1～2年を目安に交換することをおすすめします。（但し、この時間は目安であり、寿命を保証するものではありません。
により録画日数は大幅に変化します。
※SDカードは消耗部品です。使用環境、グレードにも依りますが（Class10以上をおすすめします）、1～2年を目安に交換することをおすすめします。（但し、この時間は目安であり、寿命を保証するものではありません。
仕様
| 品番 | VSC-HD2000 | |||
|---|---|---|---|---|
| 映像 | 映像入力 | 1ch(BNC)AHD2.0(1080p)/AHD1.0(720p) /CVBS ※自動認識 |
||
| 映像出力 | 1ch(HDMIタイプA)1080p60/180p30/1080i60/720p30 1ch(RCA)CVBS 1Vp-p 75Ω |
|||
| 音声 | 音声入力 | 1ch(RCA)ライン入力 | ||
| 音声出力 | 1ch(HDMIタイプA) ※HDMI出力時のみ対応 | |||
| 録画 | 圧縮方式 | H.264 AVIファイル形式 | ||
| 録画解像度 フレームレイト |
1920×1080（AHD2.0):1,2,3,4,5,6,7,8,9,10,15,20,22,25fps 1280×720(AHD1.0):1,2,3,4,5,6,7,8,9,10,15,20,25,30fps 720×480(CVBS):1,2,3,4,5,6,7,8,9,10,1520,25,30fps |
|||
| 録画画質 | 3段階（HIGH・NORMAL・BASIC） | |||
| 録画モード | 手動・予約（連続・動体検知・アラーム） ※予約1時間単位設定 |
|||
| プリ・ポスト録画 | プリ録画時間：0～10秒（1秒単位）・ポスト録画時間：5～90秒（5秒単位） | |||
| 録画画質 | 3段階（HIGH・NORMAL・BASIC） | |||
| 録画モード | 手動・予約（連続・動体検知・アラーム）※予約1時間単位設定 | |||
| 動体検知録画 | 検知エリア設定：16×12ブロック・感度設定9段階 | |||
| 上書き録画 | あり（上書き・停止）選択 | |||
| パスワード機能 | パソコン再生時の録画ファイルをパスワード管理（専用再生ソフト必要） | |||
| 録画状態表示 | LEDランプ表示（点灯：正常録画・点滅：エラー・消灯：録画停止） | |||
| 記録媒体 | SDXCカード（最大128GB/CLASS10以上） ※製品にてFAT32にフォーマット |
|||
| 再生 | 検索方法 | モニター再生時：連続再生・ファイルから選択 パソコン再生時：ファイルから選択 |
||
| 再生方法 | モニター再生時：再生・早送り・巻戻し・一時停止・コマ送り・コマ戻し ※早送り・巻き戻し：2,4,8,16,32倍速 パソコン再生時：各種再生ソフトで再生 （Windows Media Player等） |
|||
| 入出力端子 | アラーム入力 | 1ch(NC/NO)設定 | ||
| アラーム出力 | 1ch(DC3V/3mA) | |||
| 録画状態LED出力 | 1ch(DC3V/3mA) | |||
| USB出力 | Mini-USB(読取専用）※本機をリムーバブルディスクとして認識 | |||
| 電源入力/消費電流 | DC12V/330mA（DCジャックΦ2.1mm 付属ACアダプター） | |||
| 使用周囲温度/湿度 | -10℃～50℃/90％RH以下（結露なき事） | |||
| 外形寸法 | 106（W)×7（H)×26（D)mm ※突起物除く | |||
| 重量 | 210g | |||
