TNV-7608N/7616N(ネットワークデジタルレコーダー)


 ▾ この製品の特長

H.265/H.264/H.264+/MPEG4 圧縮方式
ネットワークカメラはVGAから4Kまで対応
HDMI 出力 ,4K (Max. 3840×2160)
VGA出力,1920 ×1080p対応
高い圧縮率の最高画質イメージ保存
SATA HDD×2基、最大12TBまで増設可能(6TB×2)
デュアルストリーミング
ネットワーク速度に合わせて最適のリアルタイムネットワークモニタリング
使用者中心の簡単なインターフェイス
便利で多様な機能提供する進歩したソフトウェア
USBバックアップ機能
仕様書

 ▾ 4K(3840×2160)の解像度に対応

高解像度IPカメラは4K(3840×2160)までの解像度に対応します。
(※解像度により録画コマ数が異なります)
※4K接続した場合、接続chは約1/4になります。
TNV-7608N:4K×2ch、1080×8ch
TNV-7616N:4K×4ch、1080×16ch

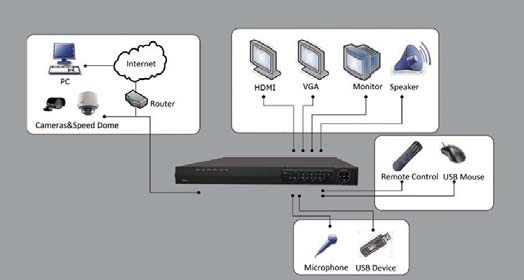

 ▾ システム構成


 ▾ Q&A

Q.バックアップに何を使えばいいですか?
A.USBをご使用頂けます。USB2.0対応のものをご使用下さい。16GB、32GBの場合は読み込まない可能性がございますのでご注意下さい。また、再生にはPCが必要となります。

 ▾ ビットレートによる録画/接続チャンネルの目安

ビットレート 画素数 画質 フレーム数/秒
8Mbps 200万画素 1080p 25fps
4Mbps 200万画素 1080p 15fps
130万画素 720p 25fps
1280×960p 25fps
2Mbps 130万画素 720p 15fps
1280×960p 15fps
41万画素 4CIF(D1) 25fps
1Mbps 41万画素 4CIF(D1) 15fps

■TNV-7608N:最大80Mbps最大8ch
■TNV-7616N:最大160Mbps最大16ch


 ▾ 仕様

型式 TNV-7608N TNV-7616N
IPビデオ入力 8ch 16ch
最大12メガピクセル
2WAYオーディオ 1-ch,RCA(2.0Vp-p,1kΩ)
入力帯域幅 80Mbps 160Mbps
出力帯域幅 256Mbps
リモート接続 128
録画解像度 12MP/8MP/6MP/5MP/4MP/3MP/1080p/
UXGA/720p/VGA/4CIF/DCIF/2CIF
/CIF/QCIF
HDMI出力解像度 4K(3840×2160)/60Hz,4K(3840×2160)/30Hz,
2K(2560×1440)/60Hz,1920×1080p/60Hz,
1600×1200/60Hz,1280×1024/60Hz,
1280×720/60Hz,1024×768/60Hz
VGA出力解像度 1920×1080p/60Hz,1280×1024/60Hz,
1280 ×720/60Hz,1024×768/60Hz
オーディオ出力 1ch, RCA (Linear, 1 kΩ )
デコーディング
フォーマット
H.265/H.264/H.264+/MPEG4
ライブビュー/
再生解像度
12MP/8MP/6MP/5MP/4MP/3MP/1080p/UXGA/
720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF
同時再生 8ch 16ch
キャパシティ 2ch@4K,
or 8ch@1080p
4ch@4K,
or 16ch@1080p
SATA HDD(SATA)インターフェイス×2
容量 HDD(2TB)x1標準搭載(最大12TB(6TBx2)まで増設可能
ネットワーク
インタフェース
RJ-45×1:10/100/1000 Mbps(自動認識)
USBインタフェース フロントパネル:1×USB2.0/リアパネル:1×USB3.0
アラーム入/出力 4/1
電源 DC12V(専用ACアダプター付属)
消費電力 最大40 W
動作温度 -10~55ºC
動作湿度 10~90 %(但し、結露しないこと)
シャシー 380mmシャシー
外形寸法 W380×H51.5×D321.5mm
質量 約2.4 Kg(標準HDD2TB装着時)
付属品 取扱説明書、ソフトウェアCD、ACアダプター、電源ケーブル、
LANケーブル、マウス、リモコン、単4乾電池x2、
増設用SATAケーブル、HDD取付用ビス、ラックマウント金具
原産国:中国
