この製品の特長
ネットワークカメラはVGAから4Kまで対応
HDMI 出力 ,4K出力 (Max. 3840×2160)
VGA出力,1920 ×1080p対応
AI機能搭載
HDMI 出力 ,4K出力 (Max. 3840×2160)
VGA出力,1920 ×1080p対応
AI機能搭載
取扱説明動画（外部サイトYoutubeへのリンクとなります。）
4K（3840×2160）の解像度に対応
高解像度IPカメラは4K（3840×2160）までの解像度に対応します。
（※解像度により録画コマ数が異なります）
※4K接続した場合、接続chは約1/4になります。
TNV-R4PW：4K×1ch、1080×4ch
TNV-R8PW：4K×2ch、1080×8ch
TNV-R16PW：4K×4ch、1080×16ch
（※解像度により録画コマ数が異なります）
※4K接続した場合、接続chは約1/4になります。
TNV-R4PW：4K×1ch、1080×4ch
TNV-R8PW：4K×2ch、1080×8ch
TNV-R16PW：4K×4ch、1080×16ch

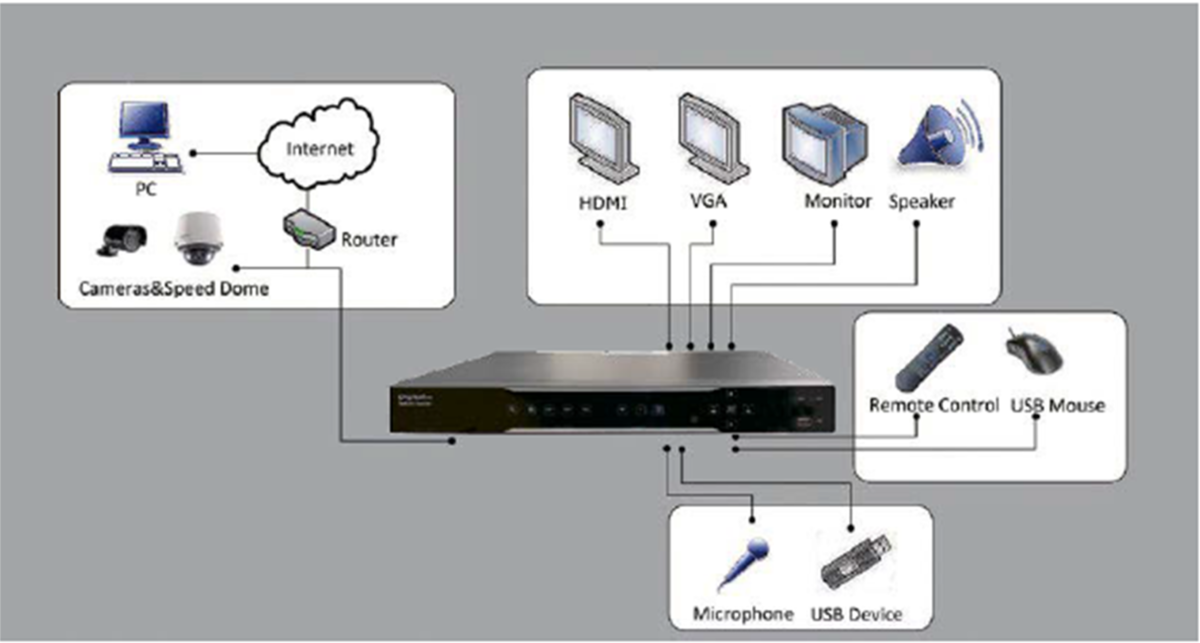

システム構成
ビットレートによる録画/接続チャンネルの目安
| ビットレート | 画素数 | 画質 | フレーム数/秒 |
| 8Mbps | 200万画素 | 1080p | 25fps |
| 4Mbps | 200万画素 | 1080p | 15fps |
| 130万画素 | 720p | 25fps | |
| 1280×960p | 25fps | ||
| 2Mbps | 130万画素 | 720p | 15fps |
| 1280×960p | 15fps | ||
| 41万画素 | 4CIF(D1) | 25fps | |
| 1Mbps | 41万画素 | 4CIF(D1) | 15fps |
仕様
| 型名 | TNV-R4PW 4入力 4K PoE対応 ネットワークレコーダー |
TNV-R8PW 8入力 4K PoE対応 ネットワークレコーダー |
TNV-R16PW 16入力 4K PoE対応 ネットワークレコーダー |
|
|---|---|---|---|---|
| ビデオ/ 音声入力 |
IPビデオ入力 | 4ch | 8ch | 16ch |
| 最大8メガピクセル | ||||
| オーディオ | 1ch,RCA | |||
| ネットワーク | 入力帯域幅 | 50Mbps | 128Mbps | 112Mbps |
| 出力帯域幅 | 64Mbps | 128Mbps | 96Mbps | |
| 映像 オーディオ出力 |
録画解像度 | 8MP/5MP/3MP/2MP(1080p)/1.3MP(960p)/1.0MP(720p)/D1/CIF | ||
| HDMI出力解像度 | 1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080 , 2560*1440, 3840*2160 | |||
| VGA出力解像度 | 1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080 | |||
| オーディオ出力 | 1ch, RCA | |||
| デコーディング | デコーディング フォーマット |
H.265/H.264 | ||
| ライブビュー/再生解像度 | 8MP/5MP/3MP/2MP(1080p)/1.3MP(960p)/1.0MP(720p)/D1/CIF | |||
| 同時再生(Max)※1 | 4ch(2MP) 2ch(3MP,4MP) 1ch(5MP,8MP) |
8ch(2MP) 4ch(3MP,4MP,5MP) 3ch(8MP) |
16ch(2MP) 4ch(3MP,4MP,5MP) 3ch(8MP) |
|
| キャパシティ | 4k:30fps, 4MP:62fps, 2MP:120fps | 4k:45fps, 4MP:90fps, 2MP:180fps | 4k:45fps, 4MP:90fps, 2MP:180fps | |
| ハードディスク | HDD(SATA) | HDD(SATA) インターフェイス×1 | HDD(SATA) インターフェイス×2 | HDD(SATA) インターフェイス×2 |
| 容量 | HDD（2TB)×1標準搭載 （最大10TB（10TB×1）まで増設可能） |
HDD（2TB)×1標準搭載 （最大20TB（10TB×2）まで増設可能） |
HDD（2TB)×1標準搭載 （最大20TB（10TB×2）まで増設可能） |
|
| 外部 インターフェイス |
ネットワーク・ インターフェイス |
RJ-45×1 10/100 Mbps （自動認識） |
RJ-45×1 100/1000 Mbps （自動認識） |
|
| USBインターフェイス | フロントパネル：USB2.0X1, リアパネル：USB2.0X1 |
|||
| アラーム入/出力 通信 | 入力X4 出力X1 RS-485 | 入力X8 出力X1 RS-485 | ||
| PoE | インターフェイス | RJ-45×4 | RJ-45×8 | RJ-45×16 |
| 最大消費電力 | 30W/ch（全ChTotal 45Wまで) | 30W/ch（全ChTotal 75Wまで) | 30W/ch（全ChTotal 156Wまで) | |
| サポート規格 | IEEE 802.3at, IEEE 802.3af | |||
| 総合 | 電源 | DC48V 1.2A （専用ACアダプター付属） |
DC48V 2.0A （専用ACアダプター付属） |
DC48V 3.75A （専用ACアダプター付属） |
| 消費電力 | 最大4W（HDD除く） | 最大5W（HDD除く） | 最大8W（HDD除く） | |
| 動作温度 | -10～40ºC | |||
| 動作湿度 | 10～90%(但し、結露しないこと) | |||
| 外形寸法 | 300(W)×51(H)×215.5(D)mm | 378(W)×53(H)×324(D)mm | ||
| 質量 | 約1.6kg（標準HDD2TB装着時） | 約 3.0kg（標準HDD2TB装着時） | 約 3.0kg（標準HDD2TB装着時） | |
| 付属品 | 取扱説明書、ソフトウェアCD、ACアダプター、電源ケーブル、マウス | |||
※１ 同時再生数Ch制限の解像度は各カメラの最高解像度に依存します。
