この製品の特長
H.264・H.265圧縮方式。
スマートフォンアプリ使用でネットワーク監視。
音声記録が可能。
ライブ、再生映像のデジタルズーム機能。
USBバックアップ機能。
スケジュール録画。
動体検知、異常検知、ビデオロス検知。
アラーム、エラー等イベント情報を電子メール送信可能。
スマートフォンアプリ使用でネットワーク監視。
音声記録が可能。
ライブ、再生映像のデジタルズーム機能。
USBバックアップ機能。
スケジュール録画。
動体検知、異常検知、ビデオロス検知。
アラーム、エラー等イベント情報を電子メール送信可能。
HDMI/VGA出力/1920×1080p解像度
フルハイビジョン対応モニター接続により、トータルで２メガピクセルの鮮明な分割画像が再現可能。
HDMI出力のみ2K、4K出力可能。
HDMI出力のみ2K、4K出力可能。
AHD/アナログ/IPカメラが接続可能
接続するカメラの種類を選ばずに接続が可能です。又1台のDVRに異なる方式のカメラを混在接続も可能です。
AHDカメラだけではなく従来のアナログカメラも接続が可能な為、
AHDカメラのシステムを導入する際は既存カメラをAHDカメラシステムに接続することが可能です。
（※メーカーや機器の種類により、接続できない場合がございます。接続台数には制限がございます。）
AHDカメラだけではなく従来のアナログカメラも接続が可能な為、
AHDカメラのシステムを導入する際は既存カメラをAHDカメラシステムに接続することが可能です。
（※メーカーや機器の種類により、接続できない場合がございます。接続台数には制限がございます。）
Q&A
Q.バックアップに何を使えばいいですか？
A.USBメモリをご使用頂けます。USB2.0対応、128GBまでのものをご使用下さい。フォーマットの際にFAT32の形式を選んでいただく形となります。
128GBより大容量の場合は読み込まない場合がございますのでご注意下さい。USBメモリ内に保存した映像をレコーダーで再生することも可能です。
A.USBメモリをご使用頂けます。USB2.0対応、128GBまでのものをご使用下さい。フォーマットの際にFAT32の形式を選んでいただく形となります。
128GBより大容量の場合は読み込まない場合がございますのでご注意下さい。USBメモリ内に保存した映像をレコーダーで再生することも可能です。

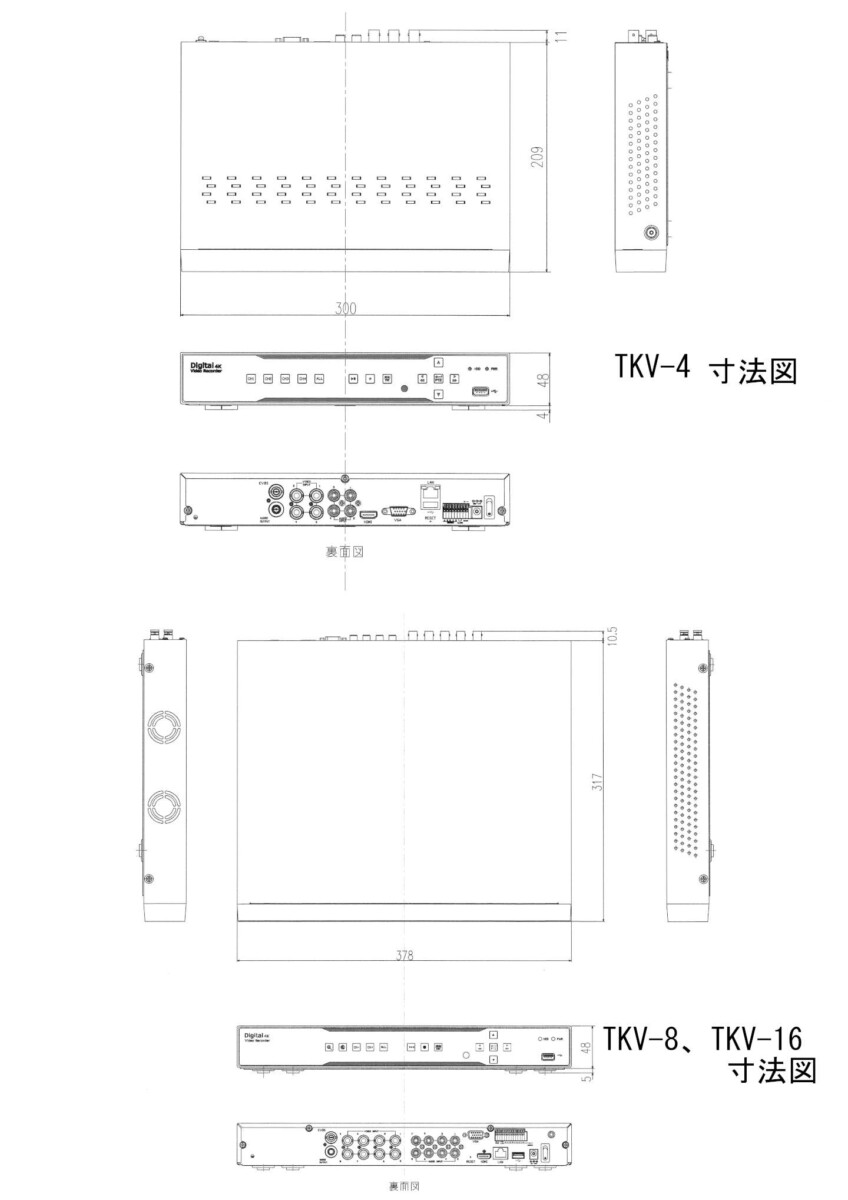

外形寸法図
仕様
| 型名 | 項目 | TKV-4 | TKV-8 | TKV-16 | |
| ビデオ/オーディオ入力 | アナログカメラ 入力 |
接続可能台数 | 4ch | 8ch | 16ch |
| ビデオ 入力方式 |
BNCインターフェイス(1.0Vp-p,75Ω) | ||||
| AHD方式 ， TVI方式 ， NTSC/PAL方式 | |||||
| 最大解像度 | 8MP | ||||
| オーディオ入力 | 4ch, RCA (10kΩ@1kHz,1.0Vppmax) | 8ch, RCA (10kΩ@1kHz,1.0Vppmax) | 16ch, RCA (10kΩ@1kHz,1.0Vppmax) ※5～16chは同梱の機能拡張コードを併用します |
||
| IPカメラ入力 [*1] | 接続可能台数 | 2ｃｈ (最大6ch） | 4ｃｈ （最大12ch) | 8ｃｈ （最大24ch) | |
| 対応ビデオ形式 | H.265/H.264 | ||||
| 最大入力帯域幅 | 36Mbps | 72Mbps | 192Mbps | ||
| ビデオ/オーディオ出力 | HDMI/VGA 出力 （OSD表示有） |
出力解像度 | 4K (3840 × 2160), 2K (2560 × 1440), 1920 × 1080, 1440 × 900, 1280 × 1024, 1280 × 720, 1024 × 768 ※ 4K, 2KはHDMIのみ対応しております。 |
||
| CVBS出力 （OSD表示無、 ライブ表示のみ） |
対象CH | アナログカメラ入力 | |||
| 出力解像度 | （PAL）704×576, （NTSC）704×480 BNC端子 | ||||
| ライブ表示 最大FPS | 8MP 7FPS，5MP 12FPS，4MP 15FPS，1080P PAL 25FPS， 1080P NTSC 30FPS，720P 30FPS，960H 30FPS |
8MP 10FPS，5MP 15FPS，4MP 20FPS， 1080P 30FPS，720P 30FPS，960H 30FPS |
|||
| オーディオ出力 | 1ch RCA, HDMIエンベデットオーディオ （RCAとHDMIは同時出力です） | ||||
| ライブ表示分割 | 1, 4, 1+5ch | 1, 4, 9, 12, 1+5, 1+7, 1+9, 2+8ch | 1, 4, 9, 12, 16, 20, 1+5, 1+7, 1+9, 1+12, 1+16, 1+1+12, 2+8, 2+17, 4+9ch |
||
| アナログカメラCHの録画 | 録画最大FPS （カメラ入力解像度/ 録画最大FPS） |
8MP/7FPS, 5MP/12FPS, 4MP/15FPS, 2MP/30FPS, 720P/30FPS, NTSC/30FPS, PAL/25FPS |
8MP/10FPS, 5MP/15FPS, 4MP/20FP, 2MP/30FPS, 720P/30FPS, NTSC/30FPS, PAL/25FPS |
||
| 録画最大解像度 （カメラ入力解像度/ 録画最大解像度） |
8MP/3840*2160, 5MP/2560*1944, 4MP/2560*1440, 2MP/1920*1080, 720P/1280*720, NTSC/704*480, PAL/704*576 |
||||
| 録画 最大ビットレート （メイン/サブ） |
録画解像度が8MP|5MP|4MP|720Pの場合：6Mbps/512kbps, 録画解像度が704*480(704*576)の場合：2Mbps/512kbps |
録画解像度が8MP&5MP&4MPの場合：8Mbps/512kbps, 録画解像度が720Pの場合：6Mbps/512kbps, 録画解像度が704*480(704*576)の場合：2Mbps/512kbps |
|||
| 本機録画再生 | プレイモード （1画面表示と 分割画面表示で同じ） |
倍速（順・逆）： x2, x4, x8, x16、 スロー（順のみ）： ｘ1/2, ｘ1/4, ｘ1/8, ｘ1/16 順x1再生 |
|||
| 再生表示分割最大 | 4ch | 8ch[*2] | 16ch[*3] | ||
| 再生最大帯域 | 8MP: 28fps （同時最大4CH制限） 5MP: 48fps （同時最大4CH制限） 4MP: 60fps （同時最大4CH制限） 1080P:120fps （同時最大4CH制限） |
8MP: 60fps （同時最大4CH制限） 5MP: 96fps （同時最大8CH制限）[*2] 4MP: 120fps （同時最大8CH制限）[*2] 1080P: 240fps （同時最大8CH制限）[*2] |
8MP: 144fps[*3] 5MP: 240fps[*3] 4MP: 320fps[*3] 1080P: 480fps[*3] |
||
| バックアップ | 動画及び画像のUSBメモリを用いたバックアップが可能（128GBまでのFAT32フォーマットUSBメモリが使用可能） | ||||
| 記憶装置[*4] | 内蔵HDD （SATA) |
標準内容 | 2TB HDD×１基[*5] (別途オプション対応可能) | ||
| 最大搭載可能数 | 最大 1基[*5] | 最大 2基[*5](別途オプション対応可能） | 最大 2基 [*5] (別途オプション対応可能） | ||
| ネットワークドライブ | NFS，SMB/CIFS ※最大8TBまで。最大1基まで。 | ||||
| 外部インターフェース | ネットワークインターフェイス | 1系統, RJ45 10/100 Base-T | 1系統, RJ45 100/1000 Base-T | 外部用：1系統, RJ45 100/1000 Base-T | |
| 内部用：1系統, RJ45 100/1000 Base-T | |||||
| シリアルインターフェイス | 1系統 RS-485 インターフェイス, ハーフデュープレックス | ||||
| USB | 端子仕様 | Front panel：1×USB 2.0 Rear panel：1×USB 2.0 |
Front panel：1×USB 2.0Rear panel：1×USB 3.0 | ||
| 外部アラーム | 入力/出力 | 4/1 （ワイヤゲージ 28～16AWG 0.5～1.5㎜2） |
8/1 （ワイヤゲージ 28～16AWG 0.5～1.5㎜2） |
16/1 （ワイヤゲージ 28～16AWG 0.5～1.5㎜2） |
|
| インターネット機能 | P2P機能 [*6] | QRコードを使用したP2P接続へ対応 | |||
| 専用スマートフォンアプリ | iOS, Android 対応 「RXCamView」 | ||||
| 総合 | 電源 | 12V 5A DC （付属の電源ケーブル・ACアダプターを使用すること） | |||
| 消費電力 （標準HDD,USB接続無し） |
最大19W | 最大26W | 最大36W | ||
| 動作温度/湿度範囲 | 温度0ºC～+40ºC、湿度90%未満 (但し、結露しないこと) | ||||
| 外形寸法 | 300(W)×52(H)×220(D)mm | 378(W)×53(H)×327.5(D)mm | 378(W)×53(H)×327.5(D)mm | ||
| 本体質量（標準HDD） | 約1.7kg (HDD含む) | 約3kg (HDD含む) | 約3kg (HDD含む) | ||
| 付属品 | 簡易マニュアル、ソフトウェアCD、ACアダプター、電源ケーブル、USBマウス | 左記に加え、機能拡張コード | |||
| [*1] IPカメラ入力を使用する場合はXVRモードでの動作が必要です。IPカメラ入力を最大台数で使用する場合、アナログカメラ入力はご使用いただけません。 | |||||
| [*2]アナログカメラの8MPの映像再生のある場合またはIP-CHの登録がある場合は最大4chまで。 | |||||
| [*3] “DVRモード”或いは”XVRモードでIP-CHの登録がない場合”は同時最大16CH制限。 “XVRモードでIP-CHの登録がある場合”は同時最大4CH制限。 | |||||
| [*4] TKV-4/HDD【0～10TB】*1+NAS【0～8TB】*1：最大18TB、TKV-8,TKV-16/HDD【0～10TB】*2+NAS【0～8TB】*1：最大28TB。 RAID構成は不可です。 | |||||
| [*5] 1基当たりの最大HDD容量は10TBまでとなります。 | |||||
| [*6] インターネットを介したP2Pサービスのご利用には正しいDNS設定が必要です。 | |||||
