この製品の特長
H.264 圧縮方式
アナログビデオ入力＋ネットワークカメラ接続のハイブリッドタイプ
ネットワークカメラはVGAからUXGA（200万画素）まで対応
HDMI 出力 ,Full HD (Max. 1,920 x 1,080p)
高い圧縮率の最高画質イメージ保存
高い圧縮率の最高画質イメージ保存
SATA HDD×8基、最大24TBまで増設可能（3TB×8＝24TB）
デュアルストリーミング
ネットワーク速度に合わせて最適のリアルタイムネットワークモニタリング
使用者中心の簡単なインターフェイス
便利で多様な機能提供する進歩したソフトウェア
ネットワークカメラはVGAからUXGA（200万画素）まで対応
S.M.A.R.T : 自己診断システムでHDDの状態確認
USBバックアップ機能
DVD-RWドライブ（オプション
アナログビデオ入力＋ネットワークカメラ接続のハイブリッドタイプ
ネットワークカメラはVGAからUXGA（200万画素）まで対応
HDMI 出力 ,Full HD (Max. 1,920 x 1,080p)
高い圧縮率の最高画質イメージ保存
高い圧縮率の最高画質イメージ保存
SATA HDD×8基、最大24TBまで増設可能（3TB×8＝24TB）
デュアルストリーミング
ネットワーク速度に合わせて最適のリアルタイムネットワークモニタリング
使用者中心の簡単なインターフェイス
便利で多様な機能提供する進歩したソフトウェア
ネットワークカメラはVGAからUXGA（200万画素）まで対応
S.M.A.R.T : 自己診断システムでHDDの状態確認
USBバックアップ機能
DVD-RWドライブ（オプション
720p/UXGA/1080pの解像度に対応
高解像度IPカメラは720p / UXGA / ※1080pの解像度に対応します。
（※解像度により録画コマ数が異なります）
| モデル名 | 720ｐ(1280×720） | UVGA (1600×1200） |
| TNV-8004（4CH ） | 25fps×2CH※ | 25fps×1CH※ |
| TNV-8008( 8CH ） | 25fps×4CH※ | 25fps×2CH※ |
| TNV-8016(16CH ) | 25fps×8CH※ | 25fps×4CH※ |
※録画フレーム数を減らす事で接続 CH 数は増やす事が可能です。
※1080p のカメラ解像度は NVR 側で HD900(1600×900) モードにて録画します。

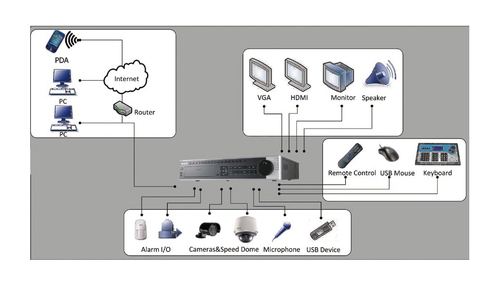

システム構成
ビットレートによる録画/接続チャンネルの目安
| ビットレート | 画素数 | 画質 | フレーム数/秒 |
| 8Mbps | 200万画素 | UXGA | 25fps |
| 1080p(HD900) | 25fps | ||
| 4Mbps | 200万画素 | UXGA | 15fps |
| 1080p(HD900) | 15fps | ||
| 130万画素 | 720p | 25fps | |
| 1280×960 | 25fps | ||
| 2Mbps | 130万画素 | 720p | 15fps |
| 1280×960 | 15fps | ||
| 41万画素 | 4CIF(D1) | 25fps | |
| 1Mbps | 41万画素 | 4CIF(D1) | 15fps |
アナログ＋IPの組み合わせCH数はビットレートの合計数値で変化します。
TNV-8004：最大20Mbps 最大8CH(アナログ＋IP)
TNV-8008：最大40Mbps 最大16CH(アナログ＋IP)
TNV-8016：最大80Mbps 最大32CH(アナログ＋IP)
仕様
| 型式 | TNV-8004 | TNV-8008 | TNV-8016 |
|---|---|---|---|
| 入力帯域幅 | 20Mbps | 40Mbps | 80Mbps |
| ビデオ圧縮方式 | H.264 | ||
| アナログビデオ入力 | 4ch,BNC(1.0 Vp-p,75Ω）, PAL/NTSC選択方式 |
8ch,BNC(1.0 Vp-p,75Ω）, PAL/NTSC選択方式 |
16ch,BNC(1.0 Vp-p,75Ω）, PAL/NTSC選択方式 |
| IPビデオ入力 | 4ch 4CIF/2ch 720P/1ch UXGA/1080P ﾘｱﾙﾀｲﾑ | 8ch 4CIF/4ch 720P/2ch UXGA/1080P ﾘｱﾙﾀｲﾑ | 16ch 4CIF/8ch 720P/4ch UXGA/1080P ﾘｱﾙﾀｲﾑ |
| コンポジットビデオ入力 | 8ch（4ch アナログビデオ+4ch IPビデオ） | 16ch（8ch アナログビデオ+8ch IPビデオ） | 32ch（16ch アナログビデオ+16ch IPビデオ） |
| 音声圧縮方式 | Ogg Vorbis音声圧縮方式 | ||
| 音声入力 | 4ch BNC（2.0 Vp-p,1kΩ） | 8ch BNC（2.0 Vp-p,1kΩ） | 16ch BNC（2.0 Vp-p,1kΩ） |
| ボイストーク入力 | 1ch,BNC(2.0 Bp-p 1kΩ） | ビデオ出力解像度 | PAL：704×576 NTSC：704×480 |
| HDMI出力 | 1ch,解像度： 1920×1080p/60Hz,1600×1200/60Hz,1280×1024/60Hz, 1280×720/60Hz,1024×768/60Hz |
||
| VGA出力 | 1ch,解像度： 1920×1080p/60Hz,1600×1200/60Hz,1280×1024/60Hz, 1280×720/60Hz,1024×768/60Hz |
||
| エンコード解像度 | UGXA/HD900/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF | ||
| アナログビデオ出力 | 1ch,BNC(1.0 Vp-p,75Ω） | ||
| ビデオループアウト | オプション | ||
| フレームレート | 25fps(PAL)/30fps(NTSC) | ||
| ビデオビットレート | 32Kbps-2048Kbps,or user defined（最大8192Kbps） | ||
| 音声出力 | 2ch,BNC(linear electrical level,600Ω） | ||
| 音声ビットレート | 16Kbps | ||
| デュアルストリーム | 対応 | ||
| ストリームタイプ | ビデオ、ビデオ＆音声 | ||
| 同時再生 | 4ch | 16ch | 16ch |
| SATA | SATAインターフェイス×8 | ||
| 容量 | 2TBHDD×1基 標準装備（最大3TB×8基 24TBまで増設可能） | ||
| ネットワークインターフェイス | 1系統、RJ45×2 10M/100M/1000M | ||
| シリアルインターフェイス | 1系統、RS-232インターフェイス（パラメータ設定、メンテナンス） 1系統、RS-485インターフェイス（PTZコントロール） 1系統、RS-485キーボードインターフェイス（キーボード制御） |
||
| USBインターフェイス | 2系統、USB2.0 | ||
| アラーム入力 | 4 | 16 | 16 |
| アラーム出力 | 2 | 4 | 4 |
| 電源 | 100～240V AC,6.3A,50～60Hz | ||
| 消費電力 | 最大65W（標準2TB HDD装着時） 45W（HDD,DVD-R/W未搭載の場合） | ||
| 動作温度/湿度 | -10℃～55℃/10～90%（但し、結露しないこと） | ||
| 外形寸法/重量 | 440(W)×90.5(H)×472(D)/約10kg（標準2TBHDD装着時） | ||
原産国：中国
