この製品の特長
カメラ1台用、5台用、10台用の3種
同軸ケーブル1本でカメラ配線が可能
HVシステムのカメラにDC48V電源を供給
（最大配線長3C-2V使用時300m、5C-2V使用時500m）
対応カメラ：VMC-4958、VMC-4959、VMC-4659、VMD-4859、VMD-4859P、
VMD-4644、VMD-4875VX、VMI-4375X、VMI-4350P、VMI-4240C
HVシステム以外のカメラを接続した場合カメラ破損の恐れがございます。
同軸ケーブル1本でカメラ配線が可能
HVシステムのカメラにDC48V電源を供給
（最大配線長3C-2V使用時300m、5C-2V使用時500m）
対応カメラ：VMC-4958、VMC-4959、VMC-4659、VMD-4859、VMD-4859P、
VMD-4644、VMD-4875VX、VMI-4375X、VMI-4350P、VMI-4240C
HVシステム以外のカメラを接続した場合カメラ破損の恐れがございます。

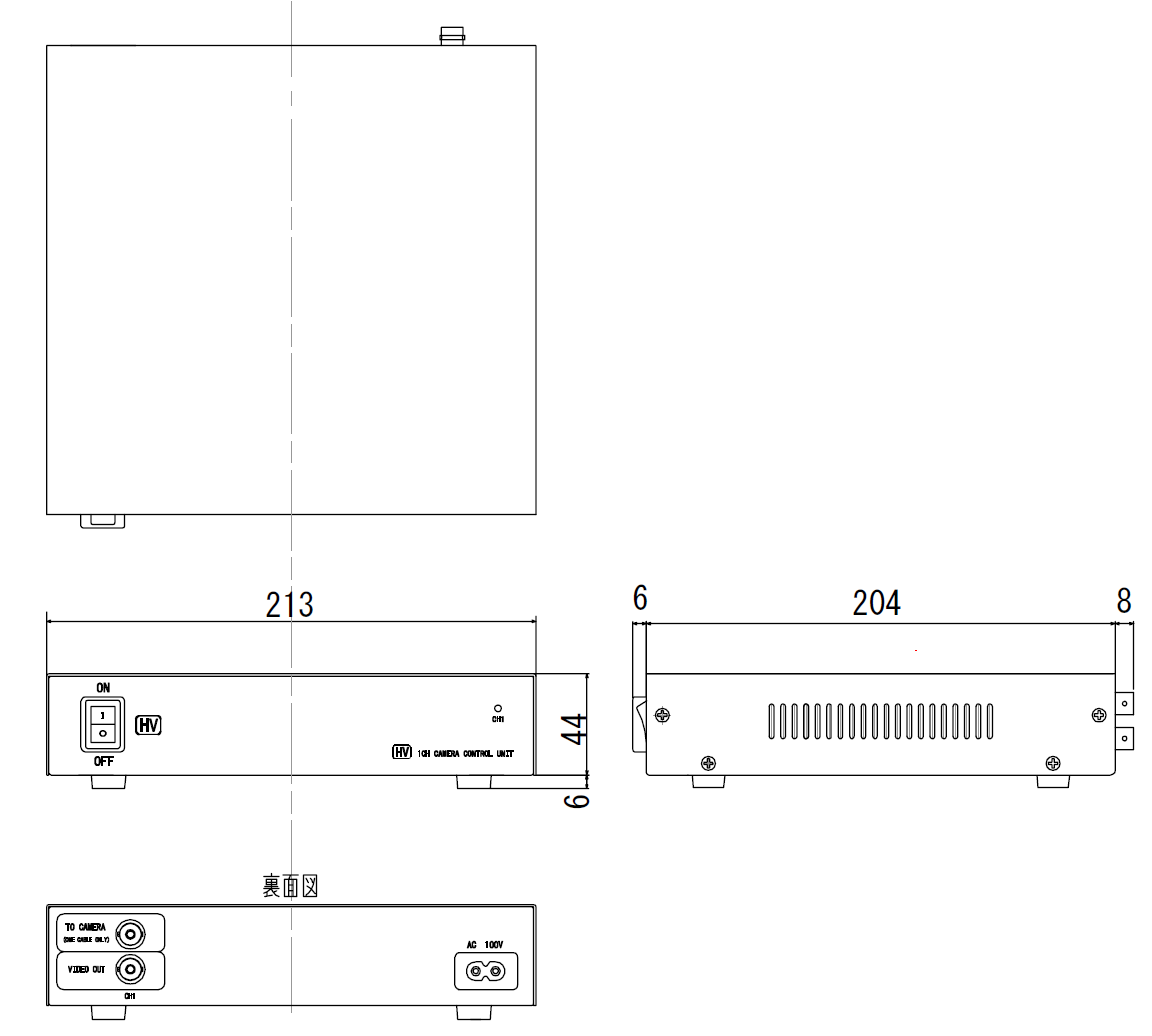

外形寸法図（TPHV-1）

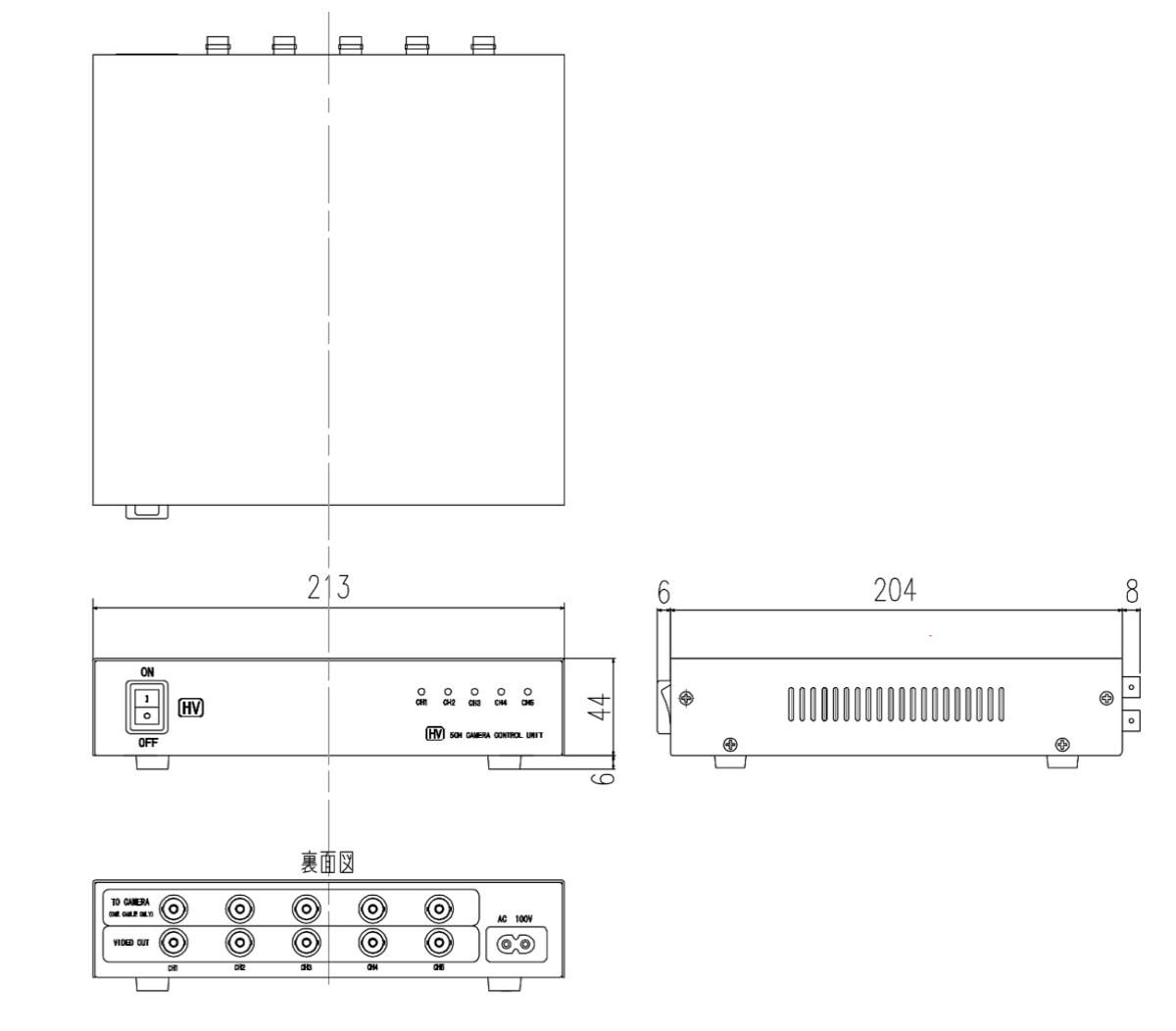

外形寸法図（TPHV-5）

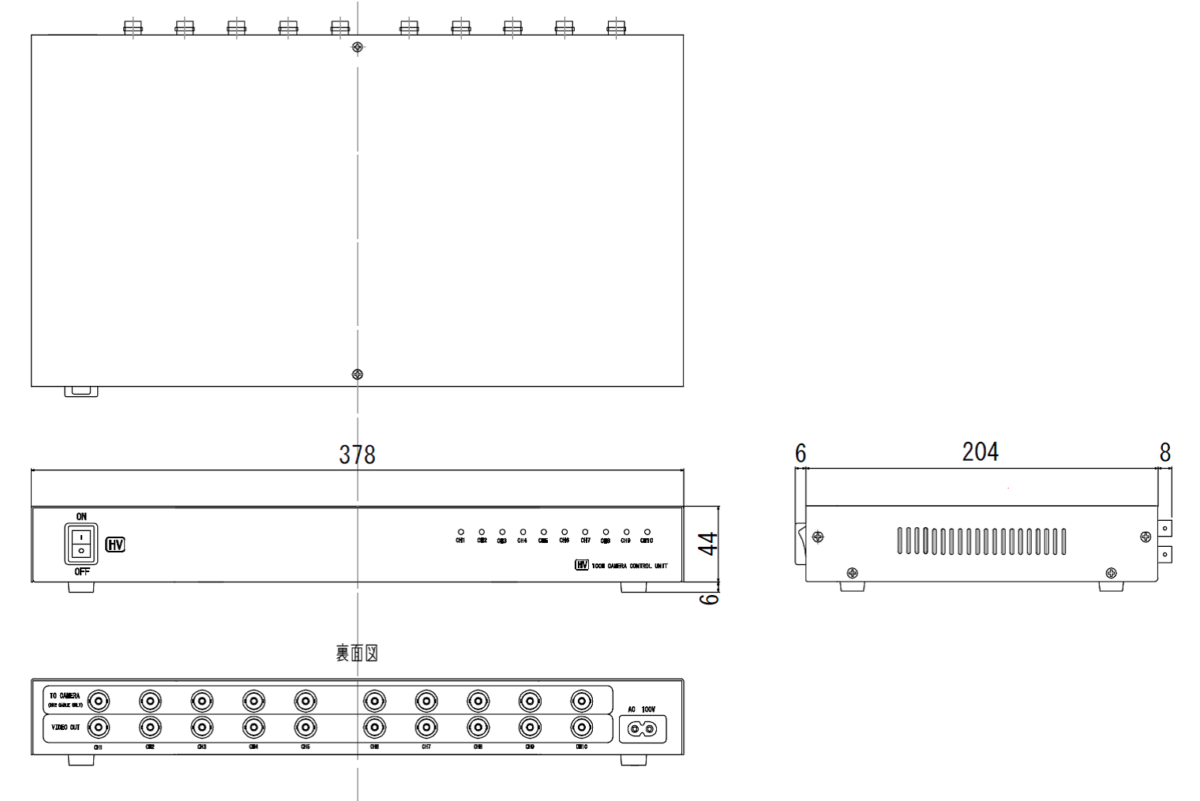

外形寸法図（TPHV-10）
仕様
| 型番 | TPHV-1 | TPHV-5 | TPHV-10 |
|---|---|---|---|
| カメラ入力 | 1.0Vp-p 75Ω(BNC) ×1 | 1.0Vp-p 75Ω(BNC) ×5 | 1.0Vp-p 75Ω(BNC) ×10 |
| 映像出力 | 1.0Vp-p 75Ω(BNC) ×1 | 1.0Vp-p 75Ω(BNC) ×5 | 1.0Vp-p 75Ω(BNC) ×10 |
| 電源電圧 | AC100V 50Hz/60Hz | ||
| 出力電圧 | DC48V | ||
| 消費電力 | 15W（起動時最大） 定常時7W |
75W（起動時最大） 定常時35W |
150W（起動時最大） 定常時70W |
| 動作温度 | -10℃～40℃ 湿度80%以下（但し、結露しないこと） | ||
| 外形寸法 | （幅）213× （高さ）50× （奥行）218mm |
（幅）213× （高さ）50× （奥行）218mm |
（幅）378× （高さ）50× （奥行）218mm |
| 質量 | 約1.2Kg | 約1.4kg | 約2.3kg |
