TPV-10 ワンケーブルユニット(10CH)

この製品の特長

同軸ケーブル1本でカメラ配線が可能
対応機種:
 VAC-948,VAD-848,VAD-848C,VAC-648
 VAI-330X,VMD-858VX,TBM-1
カメラ10台用
本体の各CH毎にビデオレベル調整スイッチ搭載

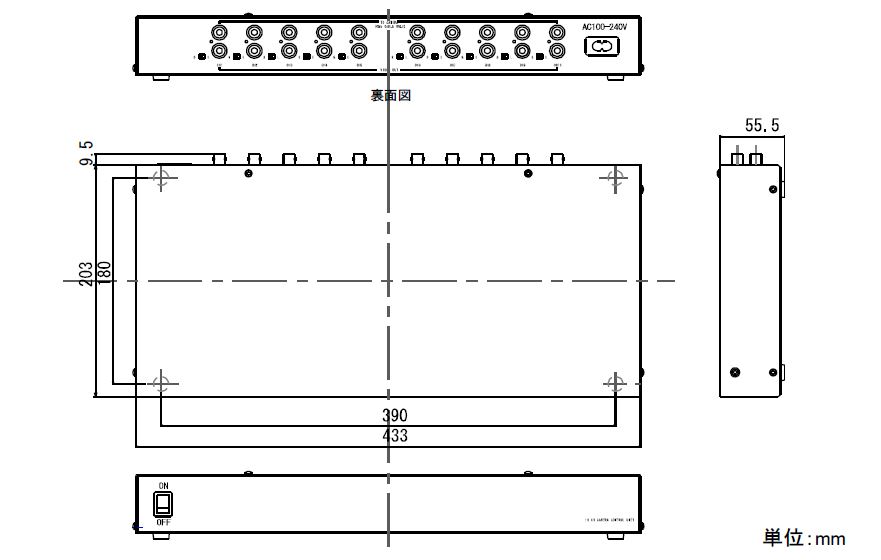

外形寸法図

仕様

カメラ入力 1.0Vp-p 75Ω(BNC)×10
映像出力 1.0Vp-p 75Ω(BNC)×10
電源電圧 AC100~240V
出力電圧 DC20V/DC25V可変(切替SW)
消費電力 170W(MAX)
動作温度・湿度 -10℃~40℃ 湿度80%以下(但し、結露しないこと)
最大配線距離 弊社AHD1.0、AHD2.0、NTSC、
AHD3.0(4M:1440/15fps、5M:1944/12.5fpsのみ対応)
ワンケーブルシリーズカメラ
SHORT 3C-2V:200m
5C-2V:400m
LONG 3C-2V:300m
5C-2V:500m
TBM-1(TPV専用ワンケーブルユニット)
MAX300mA(DC+12V)駆動時
SHORT 3C-2V:120m
5C-2V:250m
LONG 3C-2V:180m
5C-2V:420m
外形寸法 W433×H55.5×D212.5mm
質量 約4Kg
付属品 取扱説明書、電源ケーブル(AC100V日本国内専用)
原産国:日本
