VMD-634


 ▾ この製品の特長

ドーム型マルチモード
2メガピクセルパノラマカメラ
仕様書

 ▾ 8パターンの画像出力が可能(OSDで選択、出力)

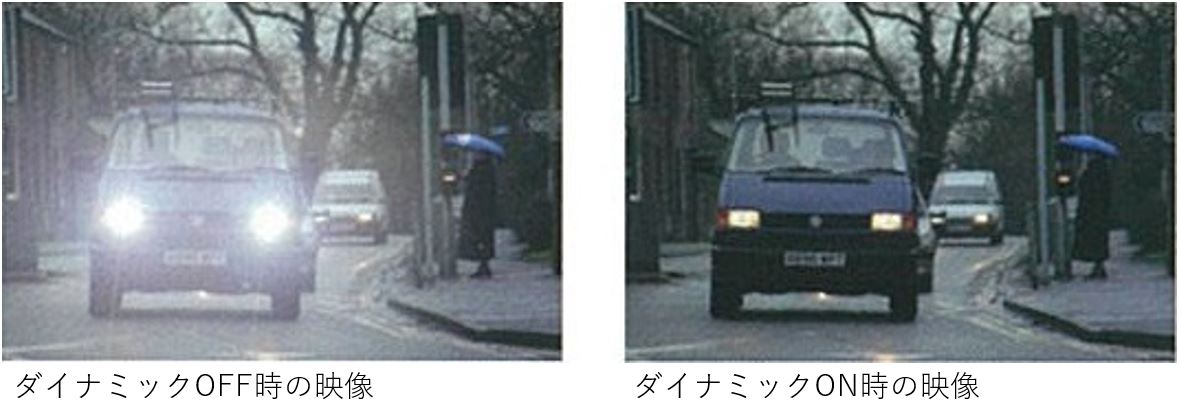

 ▾ ハレーションに強い効果(D-WDR)


D-WDR機能により、自動車のヘッドライト、太陽光、蛍光灯等による光のハレーションを抑え、見えやすい映像に補正します。

 ▾ 従来の2メガピクセルカメラと4メガピクセルカメラの画像の違い
(イメージ)


AHD3.0対応の4メガピクセルカメラは、電子ズームなどで画像を拡大しても、ドットつぶれを起こさず高精細な画像が出力できます。自動車のナンバープレート判別など、より高解像度の情報が必要な環境下で、優れた画質性能を発揮します。

 ▾ 特徴

エレベーター監視などに最適な広角マイクロドームカメラ。
水平、垂直ともに185°の広角を実現。
多彩な画像出力モードを搭載。

 ▾ 仕様

型式 VMD-634
レンズ(焦点距離) 単焦点レンズ f=1.7mm
画角 水平185° 垂直185°(モード2選択時)
絞り範囲 F:2.0
イメージセンサー 1/3型 2メガピクセル CMOS
表示画素数 1920(H)×1080(V)
テレビジョン方式 AHD/TVI/CVI/CVBS(NTSC/PAL)
走査周波数
NTSC(水平:15.734kHz 垂直:59.94Hz)
PAL(水平:15.625kHz 垂直:50Hz)
映像出力:AHD3.0 1.0Vp-p 75Ω
映像出力:CVBS(NTSC/PAL) 1.0Vp-p 75Ω モニター用出力
解像度 AHD2.0/TVI2.0/CVI:表示画素数1920(H)×1080(V)、
NTSC(PAL):550TV本
S/N比 55dB以上(AGC OFF)
最低被写体照度 カラー:0.2lx(0.025lx 電子感度8倍時)
映像出力 25IRE AGC ON F2.0
電子アイリス(AES) モード1~モード8
電子シャッター AUTO,FLK,1/30s(1/25s),1/60s(1/50s),1/240s,1/480s,
1/1000s,1/2000s,1/5000s,1/10000s,1/50000s0,×2,×4,×6,×8,×10,×15,×20,×25,×30
ホワイトバランス AWB/ATW/AWC->セット/室内/室外/マニュアル
アイリスレンズ制御方式
OSDモード 有り/専用基板対応
逆光補正 OFF/ハイライト補正/バックライト補正
D-WDR(デジタルワイドダイナミックレンジ補正) オフ/オート/オン
デジタルノイズリダクション 3D/2D
電子感度アップ ×2,×4,×6,×8,×10,×15,×20,×25,×30
デイ・ナイト機能 外部制御/オート/カラー/白黒
その他機能 モーション検出、プライバシーマスク設定可能、
ミラー/フリーズ/白黒反転
電源方式 ①電源重畳方式(専用コントローラーTPVシリーズ)より供給
②DC12V±10%
※①②は自動判別
消費電力 1.3W(最大)(12V 110mA)
動作温度・湿度 -10℃~50℃ 湿度80%以下(但し、結露しないこと)
外形寸法 Φ68×71(D)mm
質量 180g
付属品
取扱説明書、DCプラグ付コード、ネジ一式
原産国:日本
